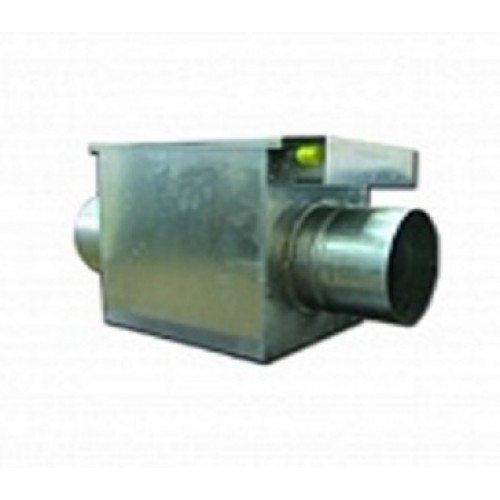

ВОК 400-2 двухрядный водяной канальный нагреватель

Водяные канальные нагреватели ВОК предназначены для нагрева воздуха в канальных системах вентиляции и используются в составе вентиляционных систем круглого сечения соответствующего типоразмера. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.

Теплообменник состоит из двух или трех рядов медных трубок с внешним диаметром 12 мм, оребрённых теплообменными элементами в виде гофрированных пластин из алюминиевой фольги толщиной 0,12…0,25 мм. Трубки объединены в группы, концы которых впаяны в коллекторы из стальных или медных труб, через которые осуществляется вход и выход теплоносителя или хладагента. Для подсоединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение.

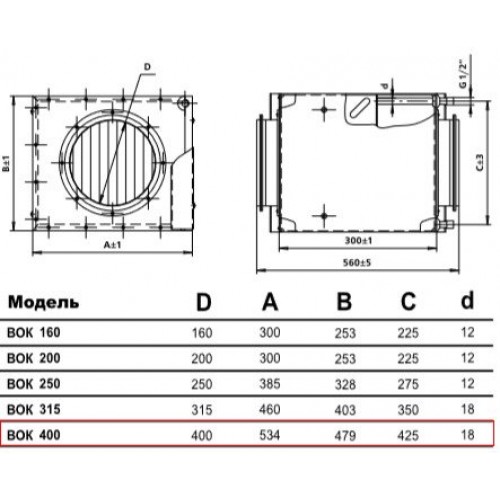

            Нагрев или охлаждение воздуха происходит при его прохождении через теплообменник в процессе взаимодействия с медными трубками и алюминиевыми пластинами. Конструкция водяных теплообменников позволяет обеспечить как прямоточную (направление движения воздуха и энергоносителя совпадают), так и противоточную (направление движения воздуха и энергоносителя противоположны) схемы подключения воды. Типоразмеры фронтальных сечений ВОК соответствуют сечениям существующих воздуховодов. Присоединительные размеры соответствуют присоединительным размерам элементов канальной вентиляции (канальные вентиляторы, канальные электронагреватели, канальные шумоглушители и т.д.), что позволяет применять их для встраивания в существующие системы вентиляции или для замены импортных канальных воздухонагревателей.

            Подгруппы:
- двухрядные теплообменники для прямоугольных воздуховодов с шагом ламелей 2,2 мм — используются для нагрева воздуха в системах вентиляции.
- трехрядные теплообменники для прямоугольных воздуховодов с шагом ламелей 1,8 мм — используются в качестве воздухонагревателей в системах вентиляции, а также как теплообменники для воздушных завес.
