WHC 300x300-2 водяной нагреватель для квадратных и круглых каналов

Водяной нагреватель WHC предназначен для нагрева воздуха в канальных системах вентиляции.
Нагреватель устанавливается непосредственно в канал.
В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.

Конструкция

• Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).
• Корпус изготавливается из оцинкованного стального листа.
• Поверхность теплообменника изготавливается из медных труб, механически расширенных на ребра в виде пластин.
• Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена, а так же позволяет легко стекать конденсату без засорения теплообменника.
• Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
• Максимальная рабочая температура 150 °C, максимальное давление 16 бар.
• Воздухонагреватель испытан на герметичность при давлении 24 бар.

Монтаж

• Внутри помещения.
• Непосредственно в прямоугольный или круглый (при установке дополнительных адаптеров-переходников) канал.

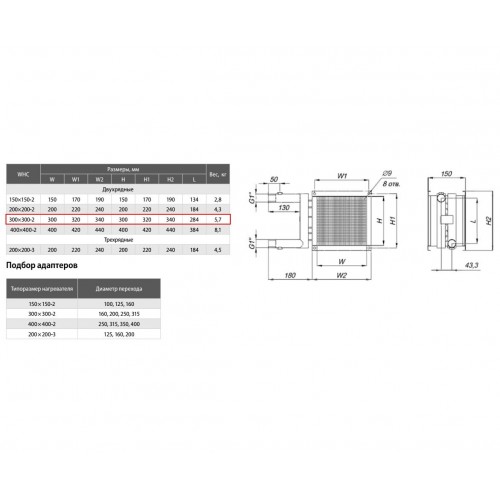

• Для подключения квадратных нагревателей WHC к вентиляционным системам и воздуховодам круглого сечения предусмотрены адаптеры.
• Адаптеры изготавливаются из оцинкованной стали.
• Также предусмотрена возможность изготовления нестандартных адаптеров по размерам заказчика.
• К ответным фланцам воздуховодов или других узлов вентсистемы.
• Расстояние до другого вентустройства должно быть не менее диагонального размера нагревателя.
• Коллектором в сторону для обеспечения отвода воздуха из голлектора.
• Воздухоотводчик должен устанавливаться в наивысшей точке коллектора.
• Если воздухоотводчики не устанавливаются, то места их установкигерметично закрываются резьбовыми заглушками.

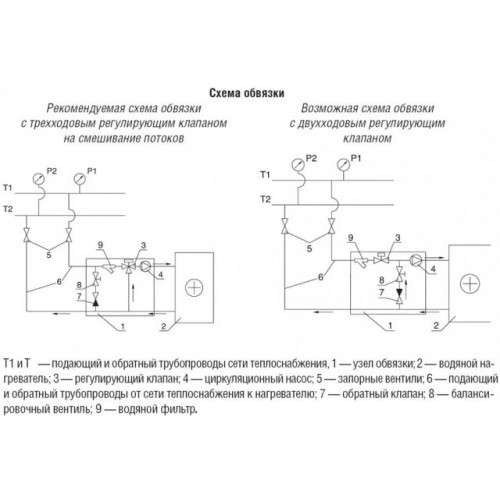

• Обязательна 2-ступенчатая защита от замерзания.
• На первой осуществляется непрерывный контроль тепмературы воды с помощью контактного или погружного датчика температуры SHUFT в зависимости от требуемого диапазона температур.
• На второй ступени контролируется температура воздуха при помощи термостата защиты от замерзания SHUFT, подбираемого в зависимости от типоразмеры теплообменника.

Преимущества

• Прочный корпус из оцинкованной стали.
• Шаг оребрения 2,1 мм.
• Устанавливаются непосредственно в канал.
• Теплообменник медно-алюминиевый.
