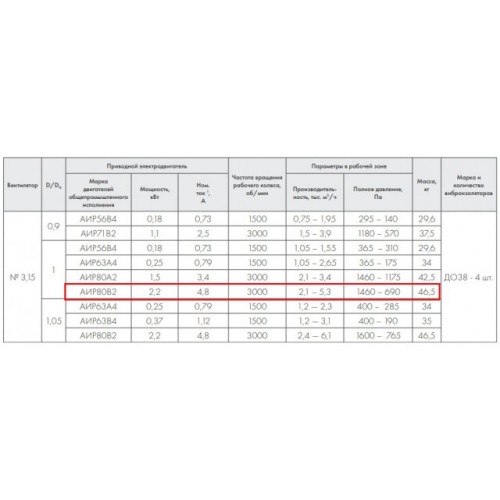

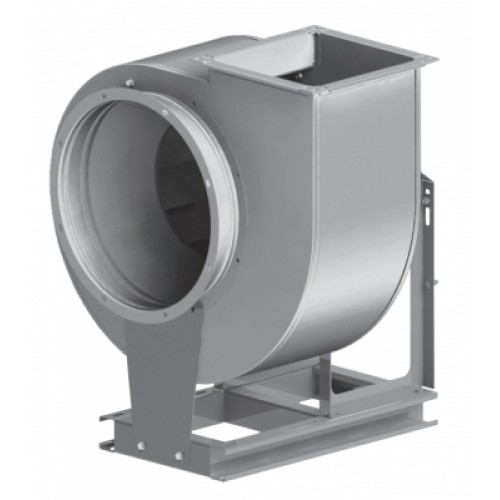

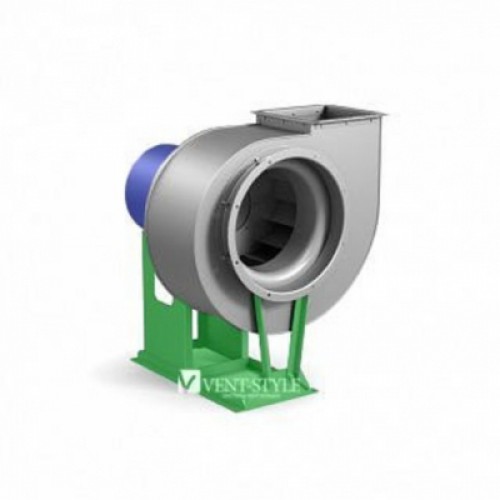

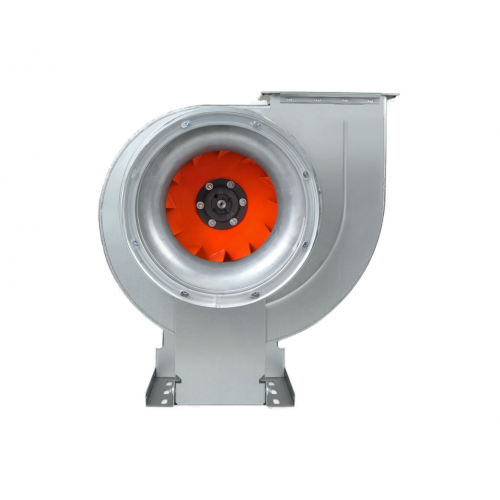

ВР 86-77-3,15 2,2 кВт 3000 об/мин Радиальный вентилятор низкого давления левый

Радиальный вентилятор ВР 86-77-3,15  предназначен для перемещения воздуха и других невзрывоопасных газовых смесей, не содержащих пыли и других твердых примесей в количестве более 0,1 г /м3 . При этом воздух и газовые смеси не должны вызывать ускоренной коррозии углеродистой стали (скорость коррозии не выше 0,1 мм/год).

Радиальные вентиляторы общего назначения предназначены для перемещения воздуха до 80°С. Возможно изготовление модели ВР 86-77-3,15   коррозионностойкого исполнения (из нержавеющей стали AISI 304), а также жаростойкого исполнения для для перемещения воздуха до 200°С.

По направлению вращения рабочего колеса вентиляторы выпускаются левого и правого исполнения.

Направление вращения рабочего колеса вентиляторов определяется со стороны всасывающего патрубка. Если рабочее колесо вращается по часовой стрелке — вентилятор правого вращении; против часовой стрелки — левого.

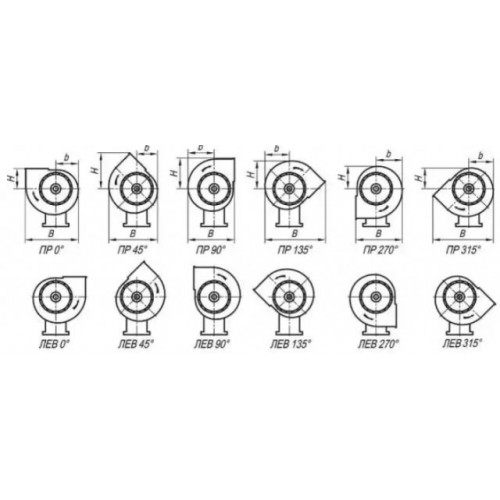

Угол поворота улитки радиального вентилятора ВР 86-77-3,15

Конструкция позволяет менять угол поворота улитки в пределах от 0 до 135 и от 270 до 315 градусов.

Вентиляторы с углом поворота улитки 180 градусов изготавливаются по индивидуальному заказу и имеют нестандартную раму, разработанную с учетом особенностей размещения таких вентиляторов на объектах заказчиков.

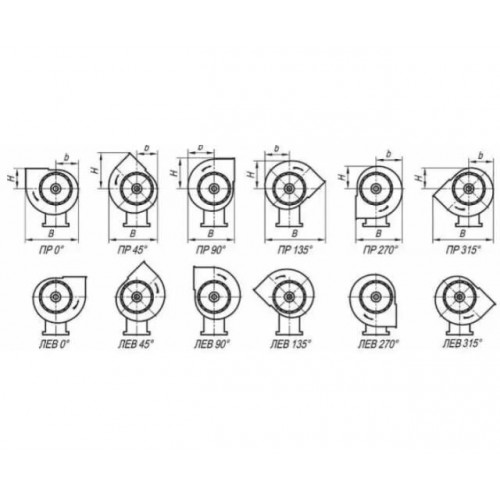

Положение спирального корпуса радиального вентилятора определяют углом поворота относительно исходного нулевого положения. Углы поворота отсчитывают по направлению вращения рабочего колеса: ПР — правого; Лев — левого вращения (Рис.1)

Особенности радиального вентилятора ВР 86-77-3,15

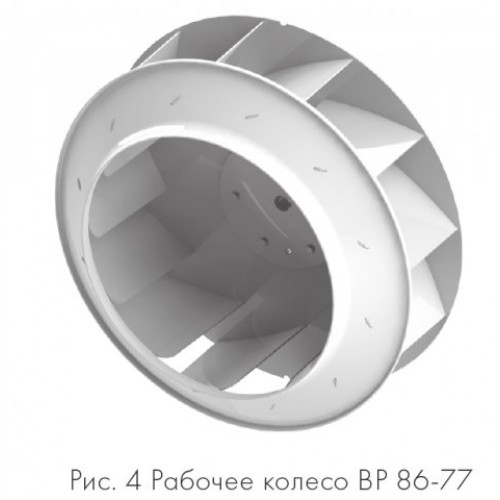

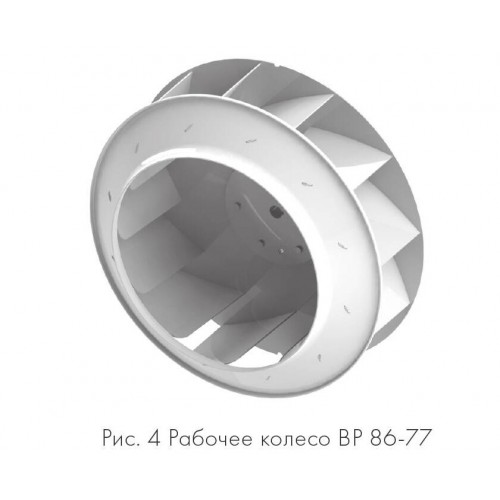

• Загнутые назад лопатки;
• Количество лопаток — 12;
• Направление вращения — правое или левое;
• Рабочее колесо закреплено непосредственно на валу электродвигателя.

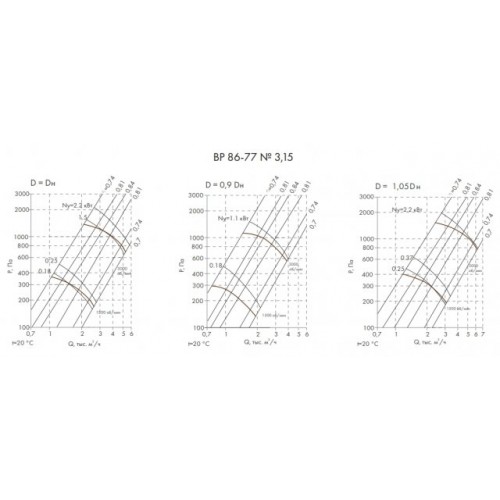

• Вентилятор ВР 86-77 взаимозаменяем по аэродинамическим характеристикам с вентиляторами ВР 80-75, ВР 85-77;
• Вентиляторы изготавливаются по ТУ 4861-001- 58769768-2014.

Условия эксплуатации.

Температура окружающей среды от -45°С до +40°С. Умеренный климат: 2-я и 3-я категории размещения. При защите двигателя от атмосферных воздействий допускается использование вентилятора по 1-й категории размещения; по согласованию с производителем возможно изготовление вентиляторов для условий холодного климата (УХЛ, ХЛ) с температурой окружающей среды до -60°С.
