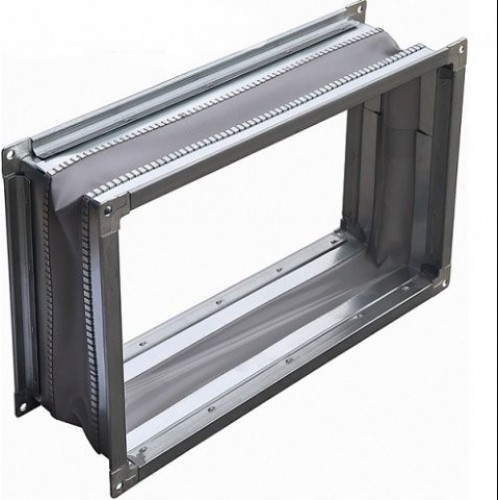

ВГ 600х300 шинорейка-шинорейка вставка гибкая

Гибкая вставка для вентиляции  предназначена для исключения передачи вибрации от вентиляторов или вентиляционных установок к системе воздуховодов, а также для частичной компенсации температурной деформации в трассе воздуховода. Применяются в вентиляционных установках, перемещающих воздух в интервале температур от -50°С до +80°С.

Конструкция

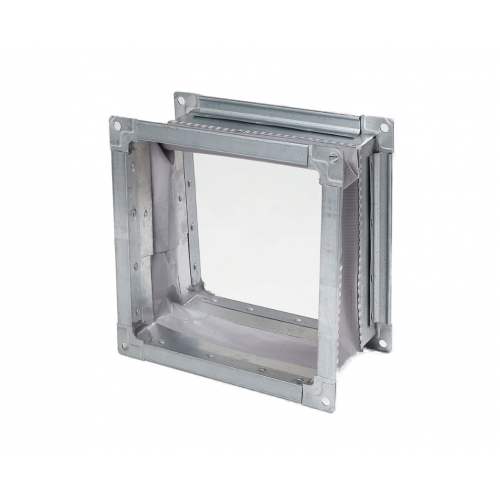

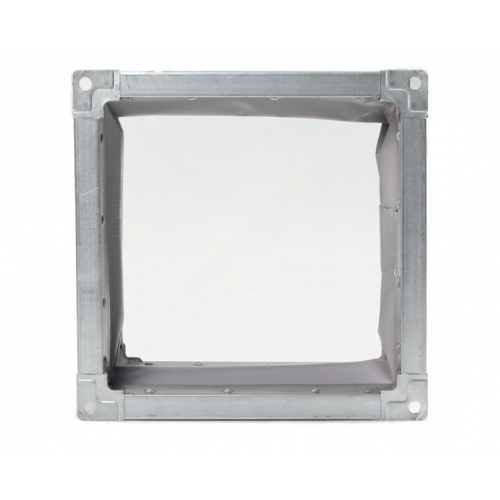

Гибкие вставки представляют собой два фланца, соединенных между собой виброизолирующим материалом выполнены из оцинкованного листа и полиэтиленовой ленты, укрепленной полиамидной текстильной тканью. Вставки не предназначены для механической нагрузки, их нельзя использовать в качестве несущей конструкции.

Материал, из которого изготавливаются вставки, комбинированный: сталь оцинкованная, ткань капроновая, пластифицированная, сталь оцинкованная.
С помощью болтов соединения присоединяются к вентилятору и воздуховоду.

Монтаж

Монтаж гибких вставок в систему вентиляции проводится путем крепления торцевых фланцев к ответным фланцам в вентиляционной системе. Крепление осуществляется при помощи оцинкованных болтов и скоб.
