Box-R 100/100*4 канальный центробежный вентилятор

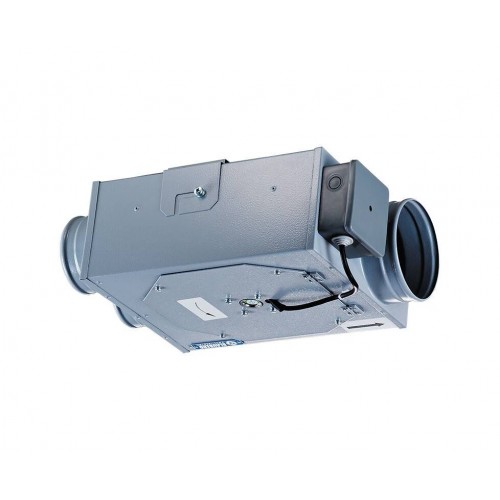

Канальный центробежный вентилятор Blauberg Box-R 100/100*4 с 4-мя входными патрубками

Применение

• Приточные и вытяжные системы вентиляций небольших помещений.
• Высоконапорные канальные вентиляторы в системах вентиляции многоэтажных зданий.
• Для монтажа в ограниченном пространстве.
• Вытяжка воздуха из нескольких помещений одновременно.
• Для воздуховодов диаметром 80 или 200 мм.

Конструкция

• Сверхкомпактный корпус изготавливается из стали и окрашивается специальной полимерной краской.
• Минимальная высота корпуса составляет всего 90 мм.
• Форма корпуса аэродинамически оптимизирована.

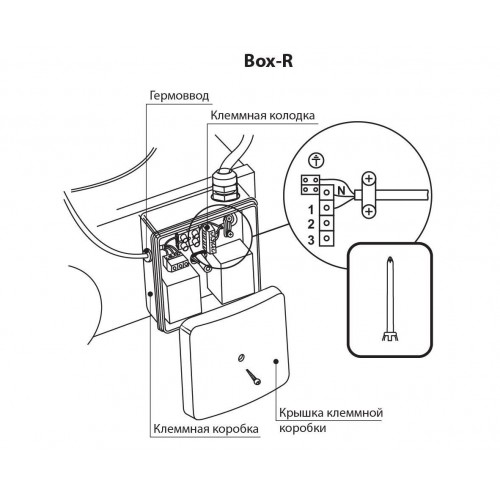

• Наружная клеммная коробка для подключения питания.
• Откидывающаяся крышка на петлях обеспечивает удобный доступ к двигателю для сервисного обслуживания.
• Различные варианты исполнения корпуса с количеством всасывающих патрубков от 1 до 6.
• Присоединительные патрубки вентилятора оснащены резиновыми уплотнителями.

Двигатель

• Однофазный трехскоростной мотор с внешним ротором и центробежным рабочим колесом из оцинкованной стали.
• Рабочее колесо имеет вперед загнутые лопатки для обеспечения высокого давления в канале.
• Турбина оснащена функцией поддержания постоянного расхода воздуха при переменном сопротивлении в канале.
• Оснащен шариковыми подшипниками для большего срока эксплуатации.
• Снабжен встроенной тепловой защитой с автоматическим перезапуском.
• Турбина динамически сбалансирована.

Регулировка скорости

• Скорость вращения вентилятора изменяется автоматически в зависимости от сопротивления в канале, что обеспечивает постоянный расход воздуха.

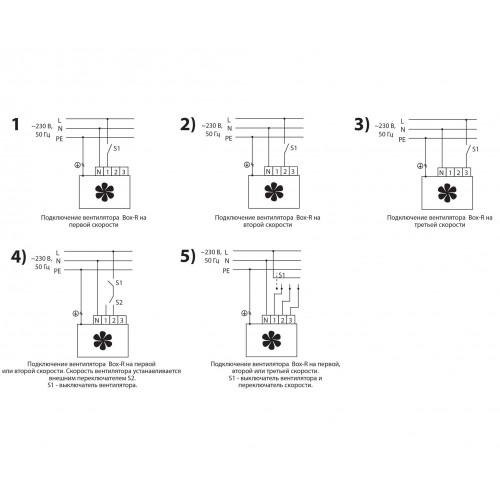

• При дополнительной установке трехпозиционного переключателя возможно ручное управление тремя скоростями вращения мотора.
• Плавная или ступенчатая регулировка при помощи тиристорного или автотрансформаторного регулятора (приобретается отдельно).
• Подключаются к клемме максимальной скорости двигателя.

Монтаж

Благодаря компактной конструкции вентилятор идеален при монтаже в ограниченном пространстве, например, за подвесным потолком. Установка возможна без ограничений в любом положении.

Вентилятор крепится к стене или потолку с помощью монтажного кронштейна, поставляемого в комплекте. Гибкие воздуховоды закрепляются на патрубках вентилятора с помощью хомутов.

Модификации
