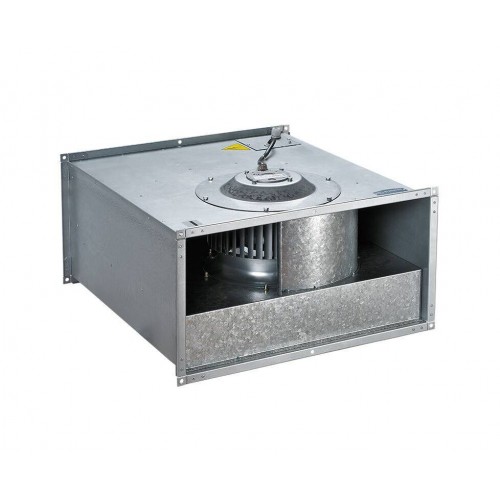

Box-F 400х200 4D вентилятор для прямоугольных каналов

Box-F 400х200 4D - вентилятор для прямоугольных каналов

Применение

• Приточные и вытяжные системы вентиляции различных помещений.
• Для прямоугольных воздуховодов сечением от 400х200 до 1000х500 мм.

Конструкция

• Корпус и рабочее колесо изготавливаются из оцинкованной стали, стойкой к атмосферным воздействиям.
• Вентилятор рассчитан на продолжительную работу без отключения от сети.
• Для крепления к прямоугольным воздуховодам оснащен стандартными присоединительными фланцами шириной 20 мм.
• В корпусе предусмотрена технологическая крышка для ревизии и технического обслуживания двигателя.
• Вентиляторы типоразмером от 40х20 до 60х35 оборудованы встроенным в корпус клеммной колодкой с выведенным гермовводом для подключения питания.
• Вентиляторы типоразмером от 70х40 до 100х50 оборудованы внешней клеммной коробкой для подключения питания.

Двигатель

• 4-х или 6-ти полюсный асинхронный двигатель с внешним ротором и рабочим колесом с вперёд загнутыми лопатками.
• Вентилятор с такой турбиной отличается своими превосходными аэродинамическими характеристиками (высокая производительность и большой перепад давления).

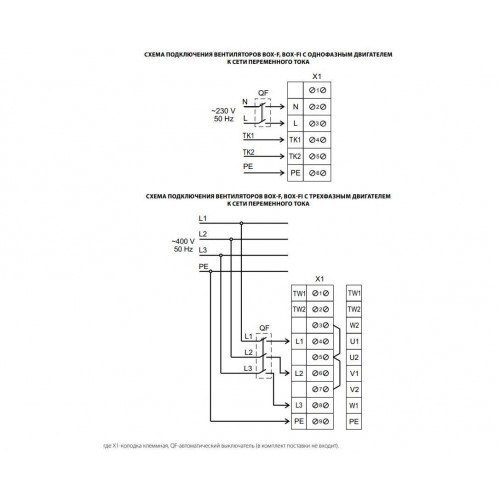

• Исполнение двигателя однофазное (E) или трёхфазное (D).
• Двигатель оснащен шариковыми подшипниками для большего срока эксплуатации.
• Турбина динамически сбалансирована.
• Тепловая защита от перегрева осуществляется при помощи встроенных термоконтактов с выведенными клеммами для подключения внешних устройств защиты.
•  Выводы термоконтактов предназначены для подключения в соответствующие цепи контактера, реле перегрузки или определённым клеммам автотрансформаторного или тиристорного регулятора.


Регулировка скорости

• Плавная или ступенчатая регулировка при помощи тиристорного или автотрансформаторного регулятора (приобретаются отдельно).

Монтаж

• Вентилятор предназначен для монтажа в прямоугольные каналы и могут устанавливаться в любом положении.
• На фланцах вентилятора предусмотрены отверстия для крепежных болтов, которыми он напрямую крепится к воздуховодам.
• Возможен монтаж с круглым каналом на выходном фланце при помощи дополнитеьного переходника с круглым патрубком (приобретается отдельно).
• При подсоединении через гибкие вставки, необходимо крепление к монтажным конструкциям при помощи опор, подвесов или кронштейнов.
• При монтаже необходимо предусмотреть доступ к технологической крышке для обслуживания вентилятора.
