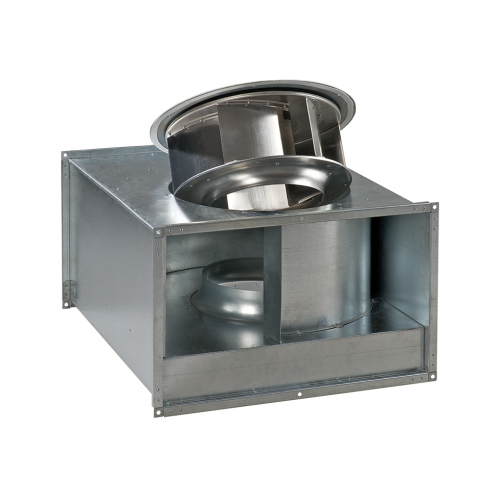

Box 500x300 4D Вентилятор для прямоугольных каналов

Box 500x300 4D - Вентилятор для прямоугольных каналов

ПРИМЕНЕНИЕ

• Приточные и вытяжные системы вентиляции различных помещений.
• Для прямоугольных воздуховодов сечением от 400х200 до 1000х500 мм.

КОНСТРУКЦИЯ

• Корпус и рабочее колесо изготавливаются из оцинкованной стали, стойкой к атмосферным воздействиям.
• Вентилятор рассчитан на продолжительную работу без отключения от сети.
• Для крепления к прямоугольным воздуховодам оснащен стандартными присоединительными фланцами шириной 20 мм.
• В корпусе предусмотрена технологическая крышка для ревизии и технического обслуживания двигателя.
• Вентилятор оборудован встроенной в корпус клеммной коробкой с выведенным гермовводом для подключения питания.

РЕГУЛИРОВКА СКОРОСТИ

• Плавная или ступенчатая регулировка при помощи тиристорного или автотрансформаторного регулятора (приобретаются отдельно).

ДВИГАТЕЛЬ

• 2-х или 4-полюсный асинхронный двигатель с внешним ротором и рабочим колесом с назад загнутыми лопатками.
• Исполнение двигателя однофазное (E) или трехфазное (D).
• Двигатель оснащен шариковыми подшипниками для большего срока эксплуатации.
• Турбина динамически сбалансирована.
• Тепловая защита от перегрева осуществляется при помощи встроенных термоконтактов с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты.
• Выводы термоконтактов предназначены для подключения в соответствующие цепи контактера, реле перегрузки или определенным клеммам автотрансформаторного или тиристорного регулятора.

МОНТАЖ

• Вентилятор предназначен для монтажа в прямоугольные каналы и может устанавливаться в любом положении.
• На фланцах вентилятора предусмотрены отверстия для крепежных болтов, которыми он напрямую крепится к воздуховодам.
• Возможен монтаж с круглым каналом на выходном фланце при помощи дополнительного переходника с круглым патрубком (приобретается отдельно).
• При подсоединении вентилятора к вентиляционным каналам через гибкие вставки, необходимо обеспечить его крепление к монтажным конструкциям при помощи опор, подвесов или кронштейнов. ‰
• При монтаже необходимо предусмотреть доступ к технологической крышке для обслуживания вентилятора.
