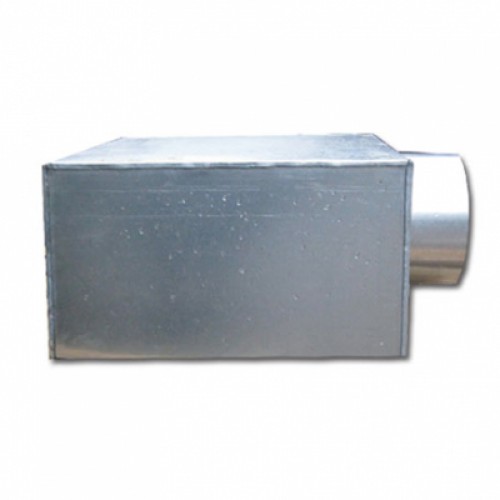

АДАПТЕР 460х460 Ф200 боковой переход ПЕРЕХОД ИЗ ОЦИНКОВАННОЙ СТАЛИ

Вентиляционный адаптер под решетку потолочную с врезкой определенного диаметра для гибких и металлических воздуховодов.

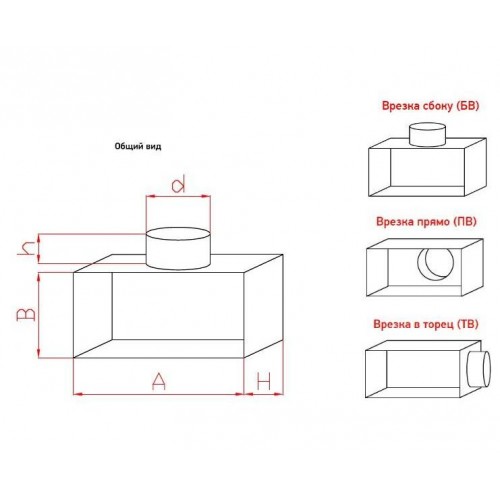

Врезку под воздуховоды, для данной камеры статического давления, возможно разместить сверху либо сбоку. Экономнее заказывать адаптер с врезкой сверху, т.к. при такой компоновке, высоту адаптера достаточно сделать 100 мм., а это меньший расход материала по сравнению с боковой врезкой, т. к. при боковой врезке высота адаптера должна превышать диаметр врезки как минимум на 50 мм.

Конструкция

Адаптеры изготавливаются из оцинкованной стали толщиной 0.7мм. Панели адаптера скреплены надежным фальцевым соединением Pittsburgh, в некоторых случаях контактной точечной сваркой. Могут быть глухими, а также с одной или несколькими врезками.

Монтаж

Монтаж к воздуховоду осуществляется с помощью хомутов и алюминиевого скотча, а к решетке с помощью саморезов. При этом крепления остаются скрытыми т.к. у решетки РЭД-4ПР есть съемная часть, сняв которую, можно, обладая необходимыми навыками, без труда закрепить потолочный диффузор к адаптеру, а затем установить обратно съемной чать решетки.

• Размер короба адаптера: 460мм*460мм
• Диаметр врезки: 200мм
• Подходит для монтажа с потолочной решёткой SCD 600х600
