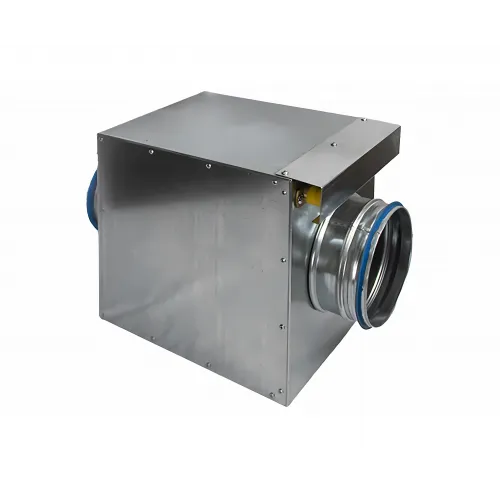

ВОК 200-2 двухрядный водяной канальный нагреватель

Теплообменник состоит из одного или более рядов медных трубок с внешним диаметром 12 мм, оребрённых теплообменными элементами в виде гофрированных пластин из алюминиевой фольги толщиной 0,12…0,25 мм. Трубки объединены в группы, концы которых впаяны в коллекторы из стальных или медных труб, через которые осуществляется вход и выход теплоносителя или хладагента.
Для соединения с внешней системой на коллекторах имеются специальные патрубки, обеспечивающие сварное, резьбовое или фланцевое соединение.
По согласованию с потребителем теплообменники изготавливаются с размерами фронтального сечения от 200x100 (мм) до 3000x2000 (мм).
Нагрев или охлаждение воздуха происходит при его прохождении через теплообменник в процессе взаимодействия с медными трубками и алюминиевыми пластинами. Конструкция водяных теплообменников позволяет обеспечить как прямоточную (направление движения воздуха и энергоносителя сов- падают), так и противоточную (направление движения воздуха и энергоносителя противоположны) схемы подключения воды.
Типоразмеры фронтальных сечений ВОП соответствуют сечениям существующих воздуховодов. Присоединительные размеры соответствуют присоединительным размерам элементов канальной вентиляции (канальные вентиляторы, канальные электронагреватели, канальные шумоглушители и т.д.), что позволяет применять их для встраивания в существующие системы вентиляции или для замены импортных канальных воздухонагревателей.

Пластинчатые медноалюминиевые канальные нагреватели, выпускаемые по техническим условиям, предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.
Теплообменники предназначены для эксплуатации в районах с
умеренным и холодным климатом (УХЛ3 по ГОСТ 15150).
