Изготовление оцинкованных воздуховодов из стали предусматривает большое количество типоразмеров. Сеть воздуховодов конструируется из унифицированных составных элементов и узлов ответвления. С помощью таких элементов создаются воздухопроводы требуемой конфигурации.
На стыках возникают зоны повышенной турбулентности и повышенная нагрузка, поэтому таким участкам оказывают большее внимание (на поворотах или диаметральных переходах). Любое изменение геометрии воздуховода осуществляется с помощью фасонных элементов.

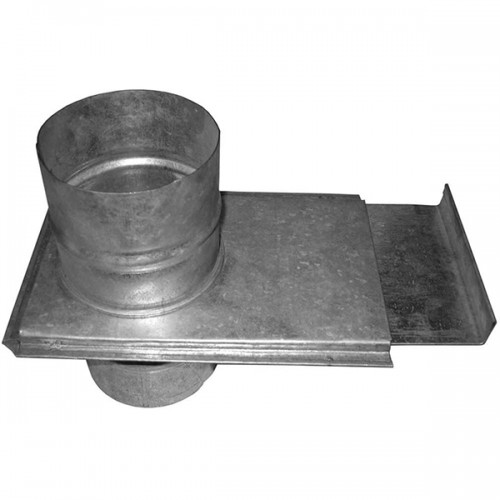

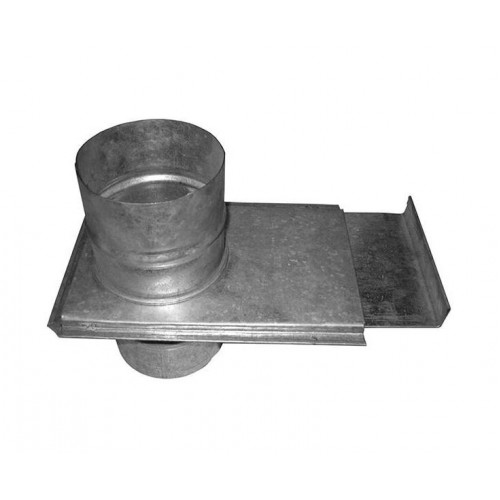

Шибер вентиляционный круглый – фасонное изделие, с помощью которого полностью или частично перекрывается движение воздушных потоков в воздуховоде. При наличии данного элемента в ситеме отсечь определенный рукав от остального трубопровода в ручном режиме.
Конструктивно шибер для вентиляции представляет собой металлическую задвижку, которая движется по направляющим перпендикулярно по отношению к патрубку, за счет чего и происходит отсечение воздушных потоков. Для воздуховодов больших размеров устройство оснащается дополнительными направляющими уголками. Шиберы должны плавно, без приложения силы открываться/закрываться, одновременно не быть «разболтанными» и надежно фиксироваться в любом положении. Эти приспособления должны монтироваться точно в горизонтальном положении.
Следует учитывать, что частичное открытие заслонки вызовет дополнительный шум при работе системы вентиляции.
Преимущества круглых воздуховодов:
- меньший показатель сопротивления потокам воздуха;
- форма без углов экономит до 15% материала;
- очистка внутренней поверхности не требуется;
- отсутствие зоны турбулентности внутри отводов при транспортировке воздуха.
Трубы с круглым сечением рассчитаны на большее давление, чем прямоугольные, при их использовании уменьшается шум от работы. Круглые каналы практичнее и применяются чаще.
