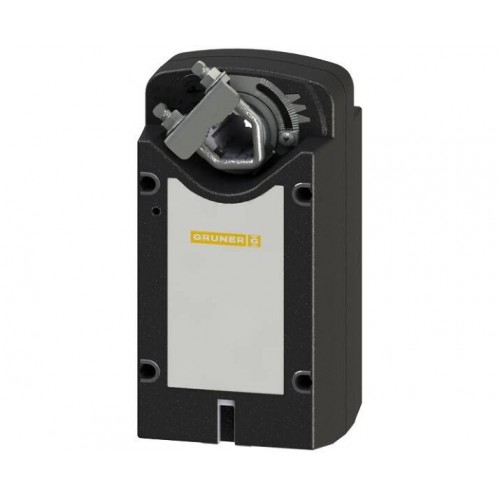

Gruner 341-230D-03 S2 с возвратной пружиной Электропривод с моментом вращения 3 Нм

Приводы с возвратной пружиной используются для управления воздушными клапанами с защитными свойствами. При вращении привода из начального в конечное положение взводится пружина. Привод остается в конечной позиции при помощи реверсивного кулачка. В случае размыкания цепи или пропадания напряжения привод возвращается в начальное положение при помощи пружины. Приводы должны устанавливаться в сухой среде, свободной от агрессивных веществ. В случае наружного монтажа привод должен быть соответствующим образом защищен от внешних воздействий.

Указания по безопасности

• Используйте приводы только в целях, для которых они предназначены.
• Все работы с приводами (монтаж, электрические соединения, модификация и ремонт) должны производиться при отключенном электропитании.
• Подвод электропитания должен выполняться компетентным персоналом при соблюдении действующих правил.
• Корпус может открывать только производитель.
• Приводы не пригодны для использования во взрывоопасной среде.
• С безопасно низким напряжением работают только версии на 24 В. Версии 230 В должны быть подключены многополюсным выключателем с минимальным зазором 3 мм.
• Подключение привода на 24 В к напряжению в 230 В выведет привод из строя. +

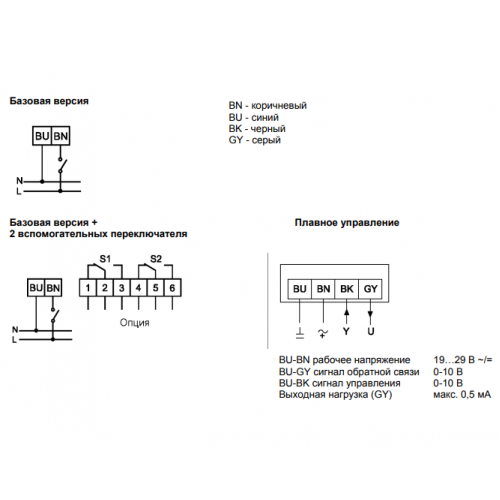

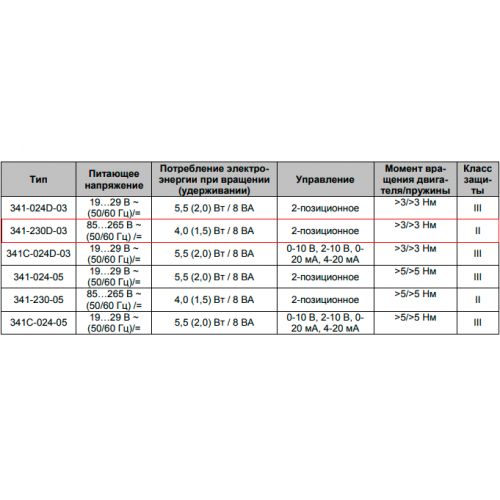

Версии

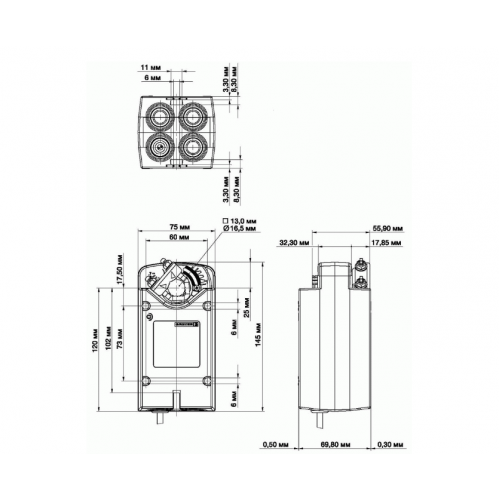

Тип 341 - с универсальным зажимом для вала Ø8…16,5 или □8…13 мм и антиторсионной дугой.

S2 - 2 вспомогательных переключателя, например 341-024D-03-S2 (кроме приводов с плавным регулиро-
ванием)
S1 может регулироваться в диапазоне 0…30°
S2 зависит от S1 и находится в диапазоне 65…95°. Например, при S1=10° S2=75°
