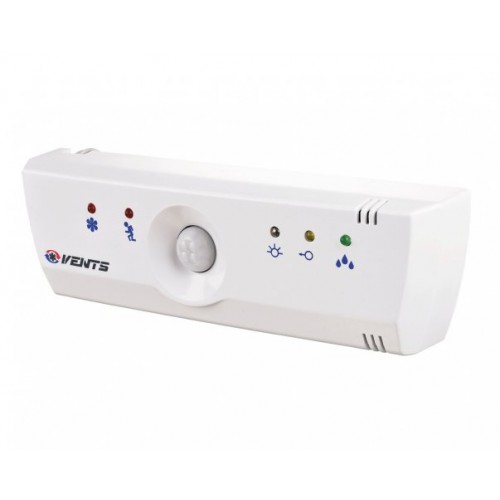

BU-1-60 Блок управления бытовыми вентиляторами

Блок управления БУ-1-60 VENTS предназначен для управления работой одного или нескольких бытовых вентиляторов VENTS. Оснащен световой индикацией режимов работы, а также таймером, датчиками влажности, движения, освещенности. Корпус изготовлен из высококачественного пластика.

Технические характеристики:

• напряжение в сети: 230 В;
• максимальная мощность нагрузки: 60 Вт;
• максимальный ток нагрузки: 0.3 А;
• максимальная температура окружающей среды: 40^оС;

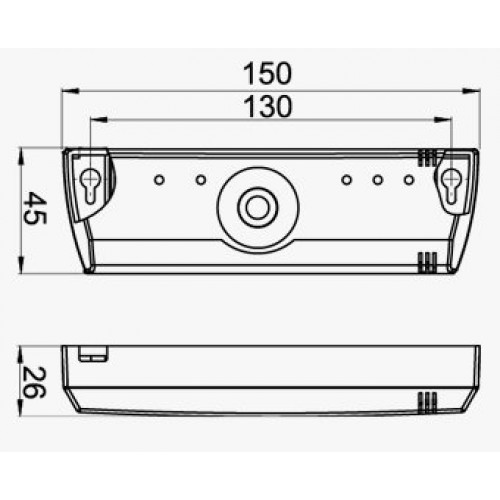

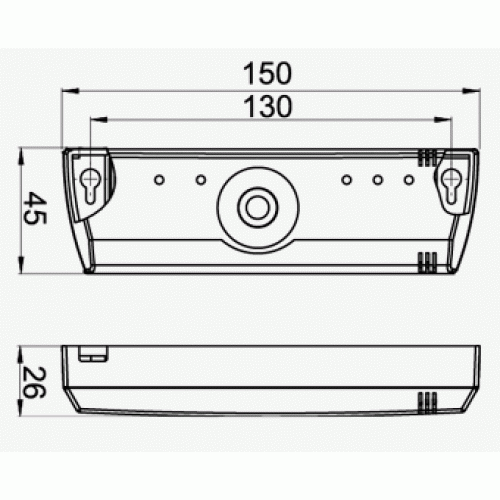

• габаритные размеры: 151 х 46 х 27 мм

Особенности

• Таймер задержки предназначен для работы вентилятора в течении заданного времени после отключения выключателя.
• Циклический режим применяется для периодической работы с заданными интервалами времени.
• Датчик контроля влажности используется для включения вентилятора при повышении влажности в помещении.
• Датчик движения реагирует на появление человека и автоматически включает устройство.
• Датчик освещенности обеспечивает работу вентилятора в соответствии с уровнем освещения в помещении

Конструкция

• Корпус блока управления изготовлен из высококачественного пластика.
• Лицевая панель оснащена индикаторными лампами, сигнализирующих об активации режимов блока управления.
• Работает в автоматическом режиме, в зависимости от выбранного режима. При помощи переключателей можно задействовать те или иные режимы работы, в зависимости от того, какой требует конкретная ситуация. Существует несколько модификаций блоков управления:
• Таймер задержки отключения вентилятора позволяет вентилятору продолжить работу определенное время после выключения встроенного или внешнего выключателя, что позволяет вентилятору дополнительно проветривать помещение. Через установленное время (от 5 сек. до 30 мин.) блок управления отключит вентилятор.
• Таймер циклической работы: циклический режим работы позволяет включать и выключать вентилятор с заданными интервалами времени. Время работы или паузы регулируется в пределах от 5 сек. до 30 мин. Вентилятор включается и работает в течение предустановленного времени. Затем следует пауза, продолжительность которой зависит от установленного значения. Затем цикл работы вентилятора повторяется.
• Датчик контроля влажности включает вентилятор, если заданный уровень влажности в помещении превышен. При снижении влажности блок управления отключит вентилятор. Пользователь самостоятельно может отрегулировать необходимый процент влажности в зависимости от личных предпочтений.
• Датчик освещенности: Встроенный фотодатчик реагирует на изменение освещенности в помещении и автоматически включает вентилятор. Доступны два режима работы:
• «Режим темно»: блок управления включает вентилятор после выключения освещения в помещении. Длительность работы задается в пределах от 5 сек. до 30 мин. Порог срабатывания фотореле задается при помощи регулятора.
• «Режим светло»: блок управления включает вентилятор после включения освещения в помещении. После выключения освещения вентилятор продолжает работать и отключается по таймеру задержки выключения, который можно регулировать в пределах от 5 сек. до 30 минут. Если освещение в помещении остается включенным более 60 минут, то вентилятор отключается. Порог срабатывания фотореле задается при помощи регулятора.
• Датчик движения встроенный датчик движения реагирует на появление человека в помещении в пределах зоны чувствительности и автоматически включает вентилятор. После прекращения движения блок управления отключит вентилятор по таймеру задержки отключения, который можно отрегулировать в пределах от 5 сек. до 30 минут. Датчик движения удобен для управления вентиляторами, установленными в местах периодического пребывания людей. Зона действия датчика движения ограничена расстоянием в 4 м и углом обзора в 100о.

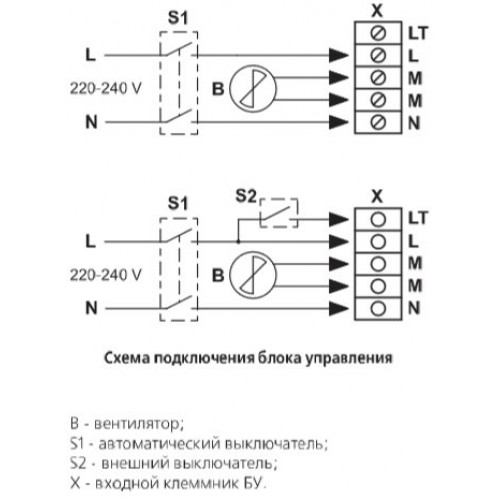

Монтаж

• Установка блока управления осуществляется внутри помещений. Монтаж может осуществляться как непосредственно возле вентилятора, так и на некотором удалении от него. При выборе места установки блока управления с датчиком движения необходимо учитывать планировку мебели в помещении и пути перемещения людей
