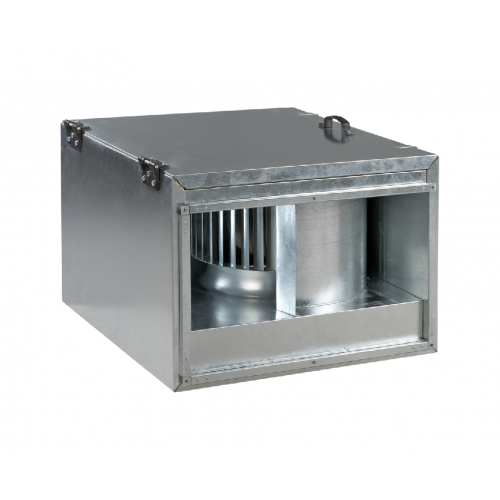

Box-FI 600x300 4D - вентилятор для прямоугольных каналов

Box-FI 600x300 4D - вентилятор для прямоугольных каналов

ПРИМЕНЕНИЕ

• Приточные и вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений.
• Для прямоугольных воздуховодов сечением от 400х200 до 1000х500 мм.

КОНСТРУКЦИЯ

• Корпус и рабочее колесо изготавливаются из оцинкованной стали, стойкой к атмосферным воздействиям.
• Корпус имеет слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
• Вентилятор рассчитан на продолжительную работу без отключения от сети.
• Для крепления к прямоугольным воздуховодам оснащен стандартными присоединительными фланцами шириной 20 мм.
• В корпусе предусмотрена технологическая крышка для ревизии и технического обслуживания двигателя.

МОНТАЖ

• Вентилятор предназначен для монтажа в прямоугольные каналы и может устанавливаться в любом положении.
• На фланцах вентилятора предусмотрены отверстия для крепежных болтов, которыми он напрямую крепится к воздуховодам.
• Возможен монтаж с круглым каналом на выходном фланце с помощью дополнительного переходника с круглым патрубком (приобретается отдельно).
• При подсоединении через гибкие вставки необходимо крепление к монтажным конструкциям с помощью опор, подвесов или кронштейнов.
• При монтаже необходимо предусмотреть доступ к технологической крышке для обслуживания вентилятора.

УПРАВЛЕНИЕ И РЕГУЛИРОВАНИЕ СКОРОСТИ

• Плавная или ступенчатая регулировка с помощью тиристорного или автотрансформаторного регулятора (приобретаются отдельно).

ДВИГАТЕЛЬ

• 4-, 6-полюсный асинхронный двигатель с внешним ротором и рабочим колесом со вперед загнутыми лопатками.
• Вентилятор с такой турбиной отличается своими превосходными аэродинамическими характеристиками (высокая производительность и большой перепад давления).
• Исполнение двигателя однофазное (E) или трехфазное (D).
• Двигатель оснащен шариковыми подшипниками для большего срока эксплуатации.
• Рабочее колесо динамически сбалансировано.
• Тепловая защита от перегрева осуществляется с помощью встроенных термоконтактов с выведенными клеммами для подключения внешних устройств защиты.
• Выводы термоконтактов предназначены для подключения в соответствующие цепи контактера, реле перегрузки или определенным клеммам автотрансформаторного или тиристорного регулятора.
