10SKNPO Соединитель с пластиной и обратным клапаном

10 SKNPO ERA Соединитель пластиковый с пластиной и обратным клапаном

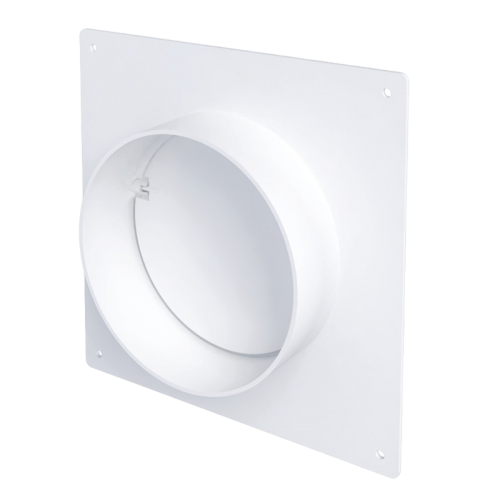

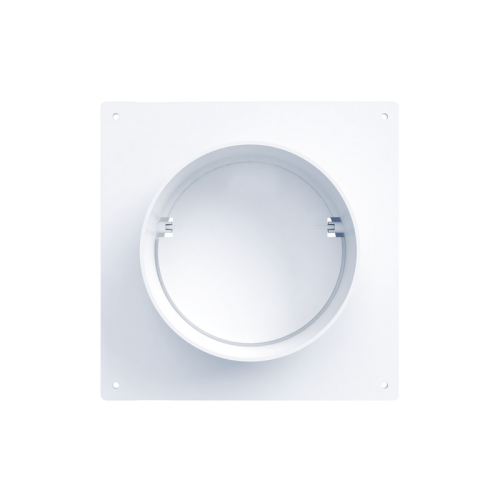

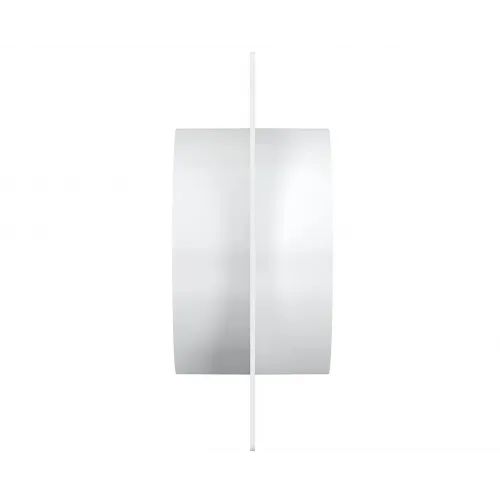

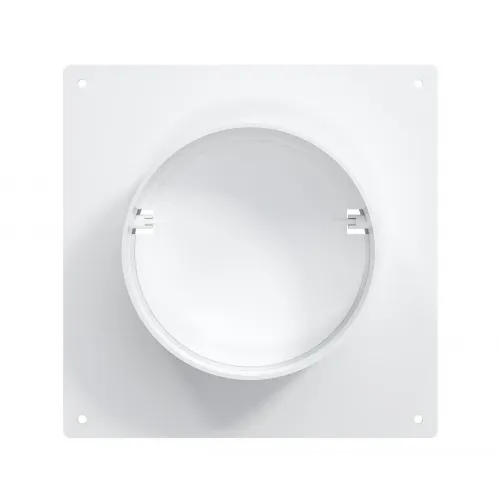

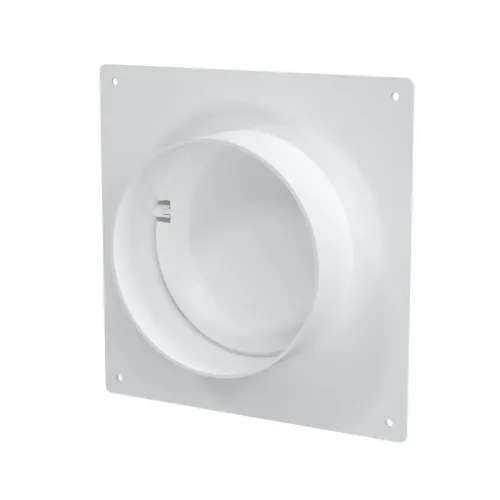

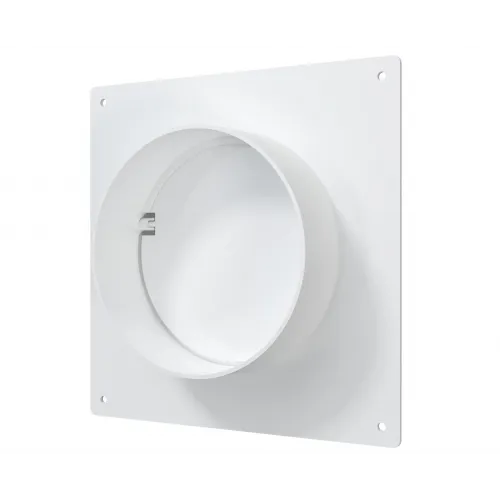

Соединитель с торцевой площадкой Era 10SKNPO предназначен для соединения двух воздуховодов круглого сечения между собой. Применяется в приточно-вытяжной системе вентиляции бытового назначения. Серия SKNPO объединяет функции торцевой площадки, соединителя каналов и обратного клапана. Встроенный гравитационный обратный клапан в виде заслонки открывается при включении принудительной вентиляции и нужен для защиты от обратной тяги. Пластина изготовлена из качественного и ударопрочного ABS-пластика белого цвета, который устойчив к перепадам температур, агрессивной среде и влажным помещениям, относится к трудновоспламеняемым материалам. Оснащён торцевой площадкой. Конструкция представляет собой квадратную площадку 150х150х62 мм с круглыми выходами ф 100 с дух сторон и гравитационный обратный клапан. Применяются в коммерческих и жилых помещениях.

Характеристики

• Производитель: ЭРА
• Тип изделия: Соединитель с накладной пластиной и обратным клапаном
• Размещение: Канальное
• Цвет: Белый
• Материал: пластик
• Страна производитель: Россия
• Модельный ряд: 10, 12,5, 15 SKNPO
•


Монтаж

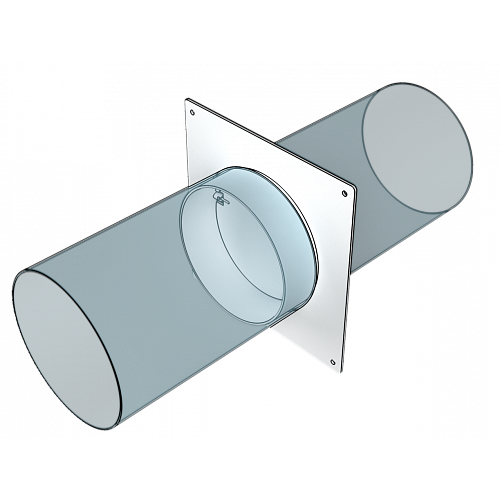

Типовое соединение круглых воздуховодов ВП с помощью соединителя с пластиной SKNPO. Настенная пластина крепится к поверхности перегородки с помощью четырех шурупов (в комплект не входит). Необходимо в нужном направлении зафиксировать клапан, учитывая движение воздушного потока. Благодаря плотному примыканию, система способна существенно сэкономить занимаемое пространство.
