RFD 1000х500-4 VIM прямоугольный вентилятор SHUFT

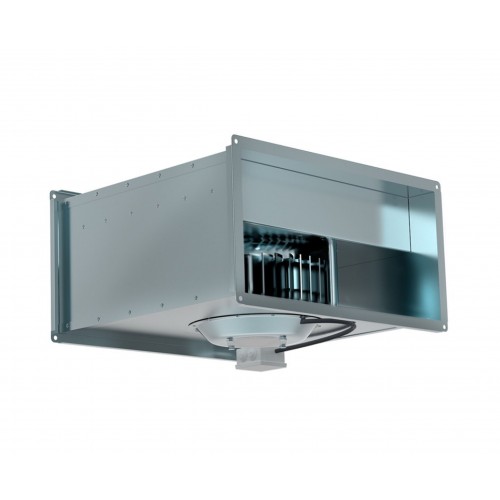

Канальный вентилятор Shuft RFD 1000х500-4 VIM с вперед загнутыми лопатками применяется для перемещения воздуха в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.

Особенности вентилятора Shuft RFD 1000х500-4 VIM

• Мотор-колёса премиум качества Ziehl-Abegg (Германия) или SHUFT (Дания)
• Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя.
• Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях.
• Шариковые подшипники двигателя не требуют техобслуживания.
• Защита двигателя вентилятора осуществляется встроенными термоконтактами, требующими подключения внешнего защитного термореле.
• В случае применения пятиступенчатых регуляторов скорости TRE-T и TRD-T дополнительное защитное термореле не нужно.
• Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T, TRD-T или однофазных плавных регуляторов скорости SRE. При использовании частотных преобразователей следует обеспечить синусоидальную форму сигнала (между преобразователем и двигателем должен устанавливаться фильтр).
• Спиральная секция с низким коэффициентом сопротивления разработана в партнерстве с Ziehl-Abegg;
• Монолитный высокопрочный корпус, надежное крепление и снижение вибраций;
• 4-полюсный вентилятор;
• Высокий напор

Уход: Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.

Сертификат: Декларация о соответствии ТР ТС.

Монтаж Shuft RFD 1000х500-4 VIM

Монтаж должен выполняться компетентным персоналом. Вентиляторы устанавливаются внутри помещения в сухих помещениях (без конденсации) в любом положении, в соответствии с направлением потока воздуха. Необходимо предусматривать доступ для обслуживания вентилятора.

Перед монтажом необходимо проверить, легко ли вращаются подшипники (провернуть крыльчатку рукой).

Канальный вентилятор можно монтировать непосредственно в воздуховод.

Кабели и провода должны быть проложены таким образом, чтобы выполнялась их защита от механических повреждений и чтобы они не мешали проходу людей. Вентилятор может быть закреплен как со стороны всасывания, так и со стороны нагнетания! После установки вентилятора доступк вращающимся компонентам должен отсутствовать!

Необходимо обеспечить защиту от соприкосновения с крыльчаткой работающего вентилятора (для этого используютсяспециальноизготавливаемые аксессуары илиподбираетсянеобходимая длина воздуховода).

Не подключайте колена вблизи фланцев подключения устройства. Минимальный отрезок прямого воздуховода между устройством и первым разветвлением воздуховодов в канале забора воздуха должен составлять 1хD, а в канале выброса воздуха 3хD, где D = √ 4WH/π , W – ширина, а H – высота воздуховода.

При подсоединении воздуховодов обратите внимание на направление воздушного потока, указанное на корпусе устройства.

Если смонтированное вентиляционное устройство прислонено к стене, шумовые вибрации могут передаваться в помещение и в том случае,когда шум от работающего вентилятора является допустимым. Монтировать устройство советуется на расстоянии 400 мм от ближайшей стены. Если это невозможно, для монтажа рекомендуется выбрать стену с помещением, для которого поднимаемый шум не важен.

Вибрация также может передаваться через пол. С целью снижения уровня шума пол, если имеется такая возможность, необходимо изолировать дополнительно.

Рекомендуетсяиспользоватьвоздушныефильтры,снижающиенаносыгрязинакрыльчатке вентилятора. Наносы грязи нарушают баланс крыльчатки, возникают вибрации. Это можетвызвать поломку двигателя вентилятора.
