RE 3.2 с пятиступенчатым переключателем регулятор скорости для однофазных двигателей

Устройство управления скоростью вращения однофазного электродвигателя переменного тока, с пятиступенчатым переключателем и световым индикатором режима работы.

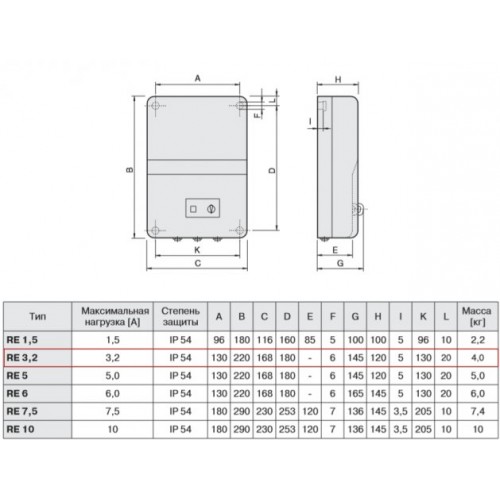

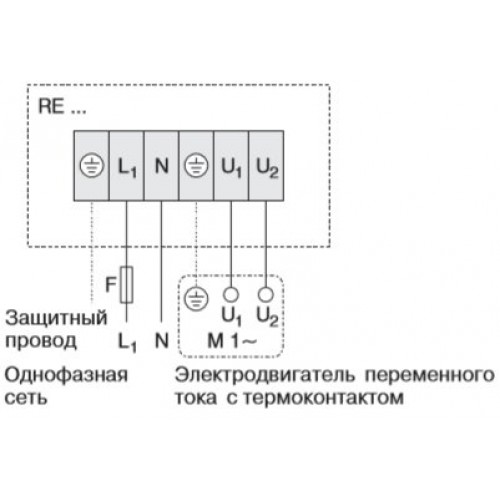

Установленные в электродвигателе термореле при применении этого устройства управления соединяются с обмоткой электродвигателя последовательно.

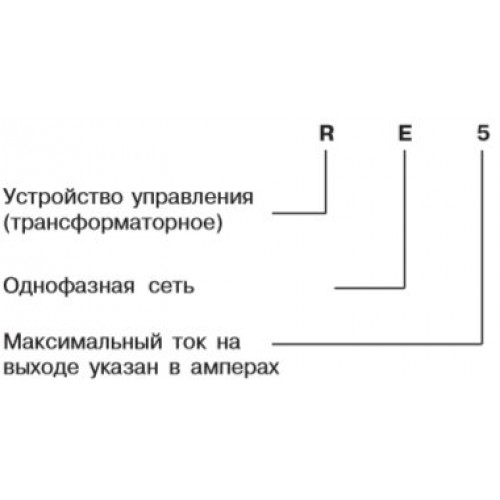

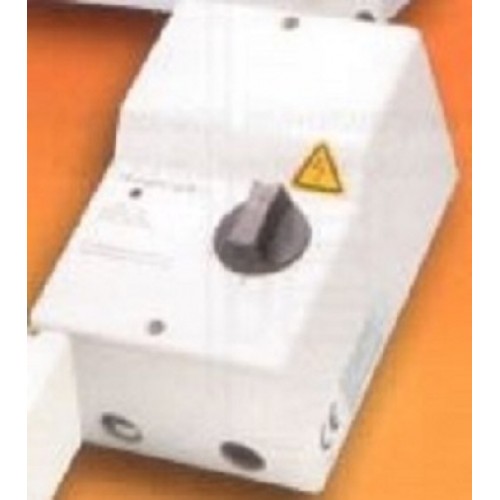

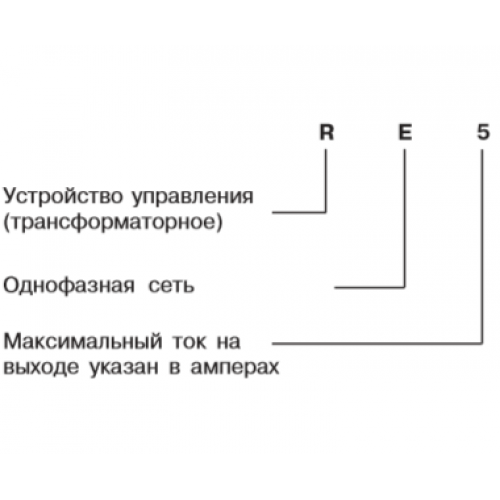

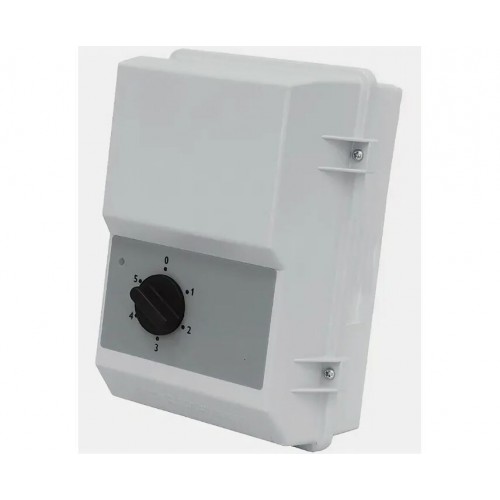

Однофазный регулятор, который управляет скоростью вентилятора, изменяя подаваемое напряжение (пять ступеней). Допускается управление несколькими двигателями, если общий потребляемый ток не превышает номинального тока регулятора. Скорость переключается вручную рукояткой на корпусе. Регулятор имеет выходной сигнал 230 В для приведения в действие приводов заслонок, электронагревателя или другого оборудования.

Когда рукоятка регулятора находится в положении 0, ток на выходные клеммы не подается. Лампа индикатора на передней панели показывает, что регулятор работает. При срабатывании предохранителя, его перезапуск осуществляется вручную, кнопкой на корпусе. Корпус RE изготовлен из негорючего термопластика. Подаваемое напряжение 230 В 50/60 Гц.

ВНИМАНИЕ! Вентиляторы с выводами от термоконтактов (ТК) должны быть всегда подсоединены к внешнему устройству тепловой защиты электродвигателей.

Напряжение на выходе для положений рукоятки

Положение:        1    2      3     4      5

Напряжение, В: 80  105  130  160  230
