КИВ 125/500 приточный клапан 0,5 м

Назначение:

Приточный клапан КИВ 125 500 мм – вентиляционное приточное устройство. Клапан КИВ 125 необходим для подачи свежего уличного воздуха в помещения как с естественной, так и принудительной вытяжной вентиляцией. Данные устройства применяются на любых объектах, не влияя на звукоизоляционные, теплотехнические и другие характеристики стеновых конструкций.

Ключевые особенности:

Конструктивные особенности:

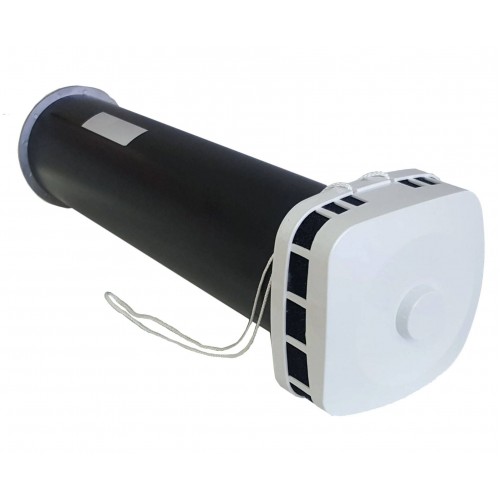

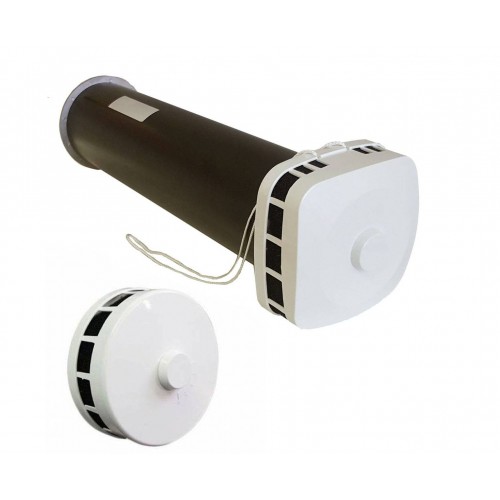

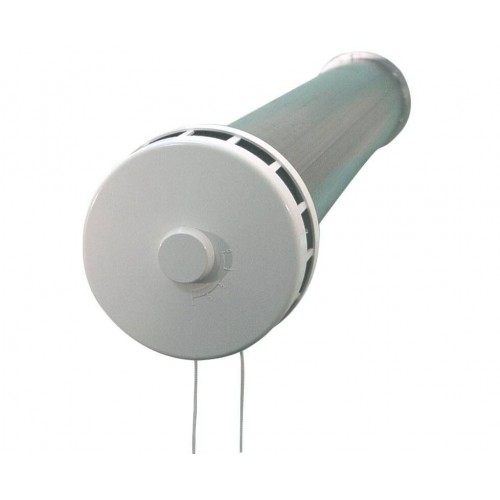

КИВ 125 500 представляет собой пластиковую трубу наружным диаметром 133 мм и длиной 500 мм, которая вставляется в заранее подготовленное отверстие в наружной стене здания, подрезается по толщине стены и с уличной стороны закрывается литой алюминиевой решеткой с антимоскитной сеткой. В трубе приточного клапана располагается теплошумоизоляция. Внутри помещения ставится белый пластиковый оголовок с фильтром и заслонкой. Наружная решетка приточного клапана с сеткой задерживает листву, тополиный пух, насекомых и не позволяет осадкам попадать внутрь трубы.

Составные элементы оголовка:

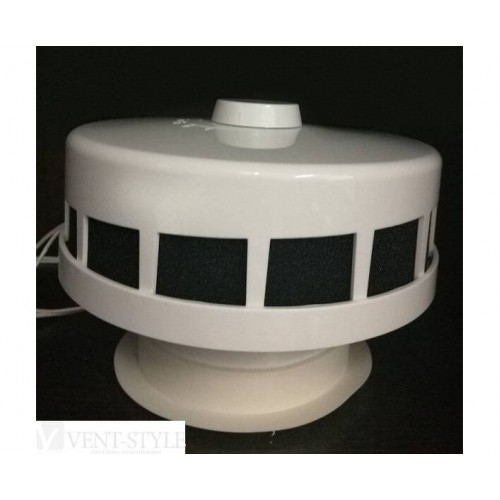

Внутренний оголовок необходим для распределения и регулировки свежего уличного воздуха. Подробнее об оголовке можно узнать на странице оголовка.

Внутренний оголовок КИВ 125 изготовлен из белого ABS пластика, стойкого к перепадам температур и ультрафиолетовому излучению.

Оголовок приточного клапана состоит из:

• внутренней части с заслонкой, уплотнительным кольцом и теплоизолирующей прокладкой;
• регулировочной ручки;
• регулировочного шнура;
• уплотнителя;
• уплотнительного кольца;
• крышки оголовка;
• фильтра EU 3;
• теплоизоляции оголовка;
• 2-ух заглушек;

Патрубок с уплотнителем плотно вставляется в пластиковый канал и через уплотнительную прокладку с помощью 4-х шурупов крепится к стене. Узел регулировки позволяет регулировать степень открытия/закрытия заслонки при помощи ручки или шнура.

Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал, эффективно очищающий поступающий воздух от пыли. Крышка оголовка приточного клапана имеет шкалу, показывающую степень открытия заслонки.

Труба с теплошумоизоляцией:

Труба пластиковая 500 мм необходима для прохода воздуха через стену от наружной решетки к оголовку. Внутри трубы расположена изоляция, которая выполняет 2 функции:

• Поглощение шумов, проходящих через канал;
• Предотвращение расползания холода от пластикового канала по внутренней поверхности стены.

Стандартная длина пластикового канала приточного клапана: 400, 500, 600, 800 и 1000 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Стандартная длина изоляции приточного клапана 350 мм. Если длина канала позволяет, то возможно увеличение длины изоляции, что дополнительно улучшит шумопоглощающие свойства. При монтаже приточного клапана КИВ 125 теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ 125 (60 мм от края канала).

Наружная решетка:

Наружная алюминиевая решетка КИВ 125 необходима для защиты от попадания насекомых, тополиного пуха, листвы и пр. А также предотвращает попадание осадков (дождя и снега) и птиц. На внутренней стороне решетки расположена антимоскитная сетка, на наружной стороне расположены наклонные жалюзи, предотвращающими попадание атмосферных осадков внутрь трубы приточного клапана.

Аэродинамические характеристики:

В соответствии с аэродинамическими характеристиками производительность клапана зависит от создаваемого вытяжкой разряжения.

• при разряжении 20 Па (создает механическая вытяжка) 50 м3/ч;
• при разряжении 10 Па (создает естественная вытяжка) 35 м3/ч.

Регулировка приточного клапана КИВ 125:

Регулирование потока, проходящего через приточный клапан воздуха, возможно при помощи рукоятки на оголовке приточного клапана или при помощи специального шнура, если клапан расположен высоко.

Минимальное проветривание при помощи приточного клапана КИВ 125:

Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.
